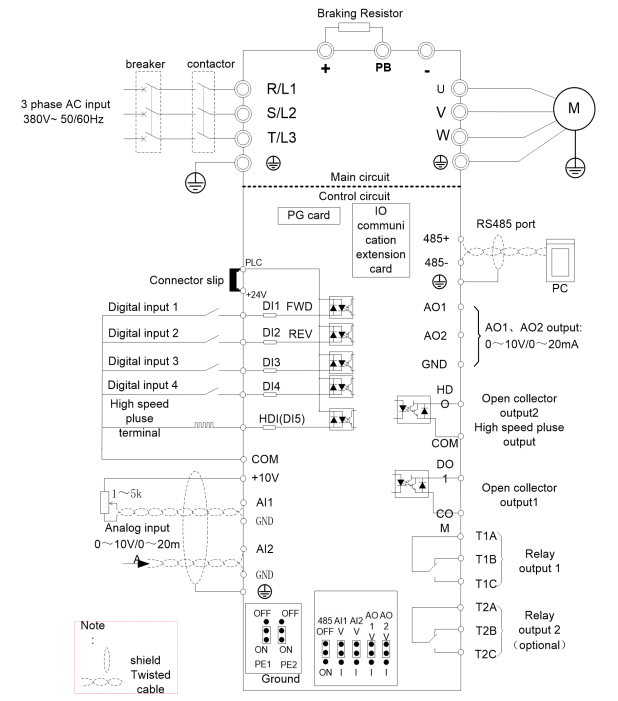

| Kiểu |
Phần cuối
Biểu tượng
|
Phần cuối
Tên
|
Mô tả chức năng đầu cuối |
|
Điện áp đầu vào tương tự
|
+10V
|
Điện áp đầu vào
|
10,10V±1% |
| Dòng điện đầu ra tối đa: 10mA, cung cấp nguồn điện cho biến trở ngoài với dải điện trở: 1K Ω ~ 51K Ω | |||
| GND | Mặt đất tương tự | Cách ly nội bộ từ COM | |
|
AI1
|
Đầu vào tương tự1
|
Điện áp đầu vào: 0~10V: Trở kháng 22K Ω , Điện áp đầu vào tối đa | |
| Dòng điện đầu vào: 0~20mA: Trở kháng 500 Ω , Dòng điện đầu vào tối đa | |||
| Thông qua công tắc nhảy AI1 0 ~ 10V và công tắc đầu vào tương tự 0 ~ 20mA, điện áp đầu vào mặc định của nhà máy. | |||
|
AI2
|
Đầu vào tương tự 2
|
Điện áp đầu vào: 0~10V: Trở kháng 22K Ω , Điện áp đầu vào tối đa | |
| Dòng điện đầu vào: 0~20mA: Trở kháng 500 Ω , Dòng điện đầu vào tối đa | |||
| Thông qua công tắc nhảy AI1 0 ~ 10V và công tắc đầu vào tương tự 0 ~ 20mA, điện áp đầu vào mặc định của nhà máy. | |||
| Đầu ra tương tự |
AO1
|
Đầu ra tương tự 1
|
Điện áp đầu ra: 0~10V: lmpedance S10K Ω |
| Dòng điện đầu ra: 0~20mA: Trở kháng 200 Ω ~500 Ω | |||
| Thông qua công tắc nhảy AO1 chuyển đổi đầu ra tương tự 0 ~ 10V và 0 ~ 20mA, điện áp đầu ra mặc định của nhà máy. | |||
|
AO2
|
Đầu ra tương tự 2
|
Điện áp đầu ra: 0~10V: lmpedance S10K Ω | |
| Dòng điện đầu ra: 0~20mA: Trở kháng 200 Ω ~500 Ω | |||
| Thông qua công tắc nhảy AO1 chuyển đổi đầu ra tương tự 0 ~ 10V và 0 ~ 20mA, điện áp đầu ra mặc định của nhà máy. | |||
| GND |
Tương tự
đất
|
Cách ly nội bộ từ COM | |
| Chuyển đổi đầu vào |
+24V
|
+24V dòng điện
|
24 V ± 10 % , thực hiện một số điều kiện từ GND |
| Tối đa tôi m u mđầu ra tdòng điện : 200mA | |||
| Để cung cấp nguồn điện 24V, thường được sử dụng làm nguồn điện đầu vào và đầu ra kỹ thuật số và nguồn điện cảm biến bên ngoài | |||
|
Bộ điều khiển PLC
|
Đầu vào kỹ thuật số chung
|
Cài đặt mặc định của nhà máy được kết nối PLC với
+24V
Đầu cuối cho công tắc mức cao và thấp bật-tắt
|
|
|
Khi sử dụng tín hiệu bên ngoài để điều khiển DI1~DI5, nó
sẽ ngắt kết nối trượt của PLC với +24V
|
|||
| COM | +24V đất | Cách ly bên trong từ GND | |
|
DI1~DI4
|
Đầu vào kỹ thuật số 1~4 | Cách ly bộ ghép quang, tương thích với đầu vào lưỡng cực | |
| Tần số trong dải e : 0 ~ 200Hz | |||
| Dải điện áp : 10V ~ 30V | |||
| Đầu vào xung tốc độ cao | Đầu vào kỹ thuật số | Cổng đầu vào kỹ thuật số : giống như DI1~DI4 |
| Đầu vào xung tốc độ cao | Đầu vào kỹ thuật số/Đầu vào xung tốc độ cao | Tần số đầu vào xung đầu vào ：0~50KHz | |
| Dải điện áp ：10V~30V | |||
| Chuyển đổi đầu ra | DO1 | Đầu ra của cực thu mở | Cách ly bộ ghép quang |
| Phạm vi điện áp ：0V~24V | |||
| Phạm vi hiện tại ：0mA ~50mA | |||
| HDO | Đầu ra cực thu hở/Đầu ra xung tốc độ cao | Đầu ra của cực thu hở : giống như DO1 | |
| Đầu ra xung tốc độ cao ：0~50KHz | |||
| Đầu ra rơle 1 | T1A/T1B/T1C | Đầu ra rơle | T1A-T1B ：đóng bình thường |
| T1A-T1C ：mở bình thường | |||
| Xếp hạng tiếp điểm ：AC 250V ，3A ；DC 30V ，1A | |||
| Đầu ra rơle2 (tùy chọn) | T2A/T2BT2C | Đầu ra rơle | T2A-T2B ：đóng bình thường |
| T2A-T2C ：mở bình thường | |||
| Xếp hạng tiếp điểm ：AC 250V ，3A ；DC 30V ，1A | |||
| Cổng 485 | 485+ | 485 Tín hiệu vi sai dương | Tốc độ truyền : 1200/2400/4800/9600/19200/38400/57600/115200bps |
| 485- | 485 Tín hiệu vi sai âm |
| Tên | Chức năng | Mặc định |
| 485 | 485 Lựa chọn điện trở kết thúc: BẬT có điện trở kết thúc 100 ohm, TẮT không có điện trở kết thúc | TẮT |
| AI1 | Lựa chọn loại tương tự AI1: V là điện áp đầu vào (0 ~ 10V), I là dòng điện đầu vào (0 ~ 20mA) | V |
| AI2 | Lựa chọn loại tương tự AI2: V là điện áp đầu vào (0 ~ 10V), I là dòng điện đầu vào (0 ~ 20mA) | V |
| AO1 | Lựa chọn loại tương tự AO1: V là điện áp đầu ra (0 ~ 10V), I là dòng điện đầu ra (0 ~ 20mA) | V |
| AO2 | Lựa chọn loại tương tự AO2: V là điện áp đầu ra (0 ~ 10V), I là dòng điện đầu ra (0 ~ 20mA) | V |
| PE1 | Lựa chọn mặt đất GND: ON được nối đất thông qua tụ điện an toàn, OFF không được kết nối | TẮT |
| PE2 | Lựa chọn nối đất COM: ON được nối đất thông qua tụ điện an toàn, OFF không được kết nối | TẮT |
